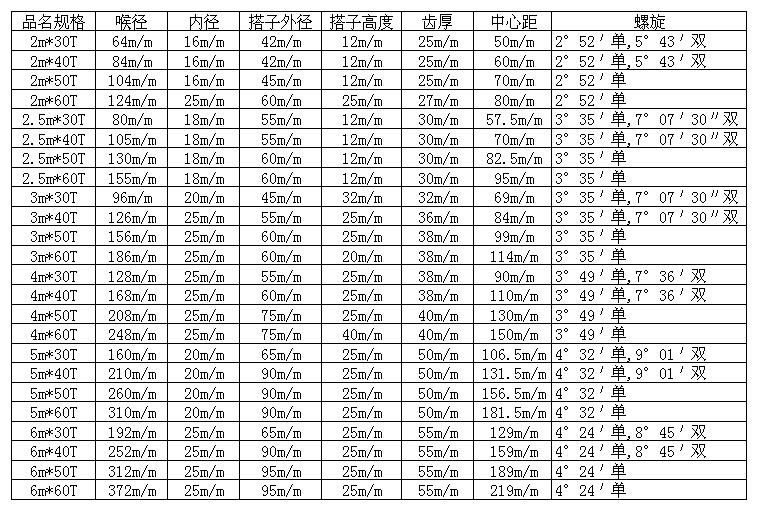

上海諾廣-鑄鐵蝸輪規格、尺寸對照表

作者： 發布于：2017-03-17 16:58:12 點擊量：

 基本參數
模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數 、蝸輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即蝸輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值，
正確嚙合
1 中間平面內蝸桿與蝸輪的模數和壓力角分別相等，即蝸輪的端面模數等于蝸桿的軸面模數且為標準值；蝸輪的端面壓力角應等于蝸桿的軸面壓力角且為標準值，即
==m ，==
2 當蝸輪蝸桿的交錯角為時，還需保證，而且蝸輪與蝸桿螺旋線旋向必須相同。
機構特點
可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊
兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構
蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小
具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在其重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用
三角形來判定；也可用“右旋蝸桿左手握，左旋蝸桿右手握，四指拇指”來判定。
