MB系列摩擦式無級變速機基本型及組合使用

作者： 發布于：2016-01-28 14:21:35 點擊量：

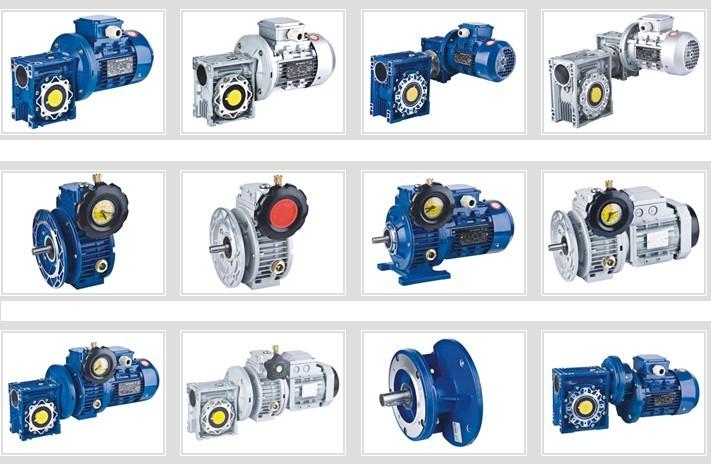

   無級變速機也分為立臥式安裝，調速范圍分為基本型（200-1000）轉，和加一級或二級齒輪組合使用。MBL無級變速機MBW無級變速機MBW-C無級變速機MBL-C無級變速機 簡介及特點：詳細參數有上海諾廣提供 MB系列無級變速機，經過多年來在實踐使用中，證明在眾多的無級變速機家族 中，具有獨特風格，由于該系列產品設計結構合理、操作方便、傳動穩定等特 點，所以廣泛應用于食品機械、化工機械、印刷機械、造紙機械、紡織機械、 橡膠機械、塑料機械、陶瓷機械、制藥機械及各種工作生產流水線中的要求工 藝參數多變和速度連續變化的場合，還具備了在新產品試制過程中探求機器最 佳的工作速度。 由此可見，采用了無級變速傳動有利于簡化變速傳動方案，提高勞動生產力和 產品質量，合理地利用動力和節約能源，無級變速機特點： 1、調速精度高，調速精度在0.5-1轉，這是目前同類無級變速機中僅有的。 2．調速范圍大：調速范圍R=5即輸出轉速可在輸入轉速的1/1.45至1/7.25之 間任意變化，并且本機能與各種擺線針輪減速機、蝸輪減速機、齒輪減速機及 各種增速機直聯式組合使用，而得到極低或極高的變速范圍。 3．高強度：在加沖擊負載或機器逆轉時本機能可靠、精確地傳動、無后座力， 具有足夠的強度。

     MB系列行星摩擦式機械無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調 速控制機構組成。 帶錐度的主動輪（1）和壓盤（2）被一組碟形彈簧（3）壓緊，輸入軸（4）與 主動輪用鍵聯接，而組成壓緊的主動裝置。 一組帶錐度的行星摩擦輪（5）內側夾在壓緊的主動輪和壓盤之間，外側夾在帶 錐度的固定環（6）和調速凸輪（7）之間，而組成摩擦副；當壓緊的主動裝置 運轉時，摩擦輪就做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自 轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承（8）而帶動行星架 （9）轉動。 轉動手輪（10）帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平 面彈子夾（11）和固定凸輪（12）的端面曲線作用，使調速凸輪產生軸向移動， 從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。 最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工 作半徑，實現穩定的無級變速。
  齒輪加工,齒輪馬達,齒輪加工,蝸輪蝸桿,無級變速機,齒輪換向器,蝸輪減速機,絲桿升降機,微型擺線針輪減速機,精密行星減速機,螺旋錐齒輪減速機,斜齒輪硬齒面減速機,減速機配件加工。更多相關MB無級變速機信息參數請瀏覽www.nuoguangsh.com
