無級變速機與擺線針輪減速機及各種齒輪箱組合使用

作者： 發布于：2016-02-20 16:20:39 點擊量：

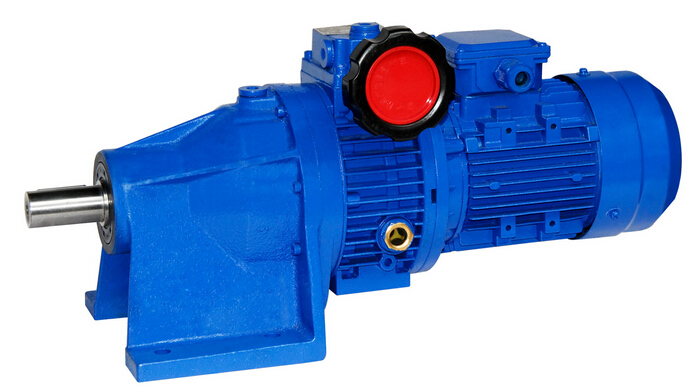

    無級變速機組合使用已經相當廣泛，包括和擺線組合或者齒輪箱組合，蝸輪減速機組合。以達到更合適的減速比及輸出轉速。比如MB07-Y0.75/RV63-50，MB04-Y0.37/XWD2-43等。
    MB系列行星摩擦機械無級變速機的外形及傳動變速原理 MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動機構、調 速控制機構組成。 帶錐度的主動輪（1）和壓盤（2）被一組碟形彈簧（3）壓緊，輸入軸（4）與 主動輪用鍵聯接，而組成壓緊的主動裝置。 一組帶錐度的行星摩擦輪（5）內側夾在壓緊的主動輪和壓盤之間，外側夾在帶 錐度的固定環（6）和調速凸輪（7）之間，而組成摩擦副；當壓緊的主動裝置 運轉時，摩擦輪就做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自 轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承（8）而帶動行星架 （9）轉動。 轉動手輪（10）帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平 面彈子夾（11）和固定凸輪（12）的端面曲線作用，使調速凸輪產生軸向移動， 從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。 最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工 作半徑，實現穩定的無級變速。

    雖然無級調速的方式很多，用變頻器也可以實現，但電子調速和無級變速機的機械式調速比較穩定性和經濟性要差些。
